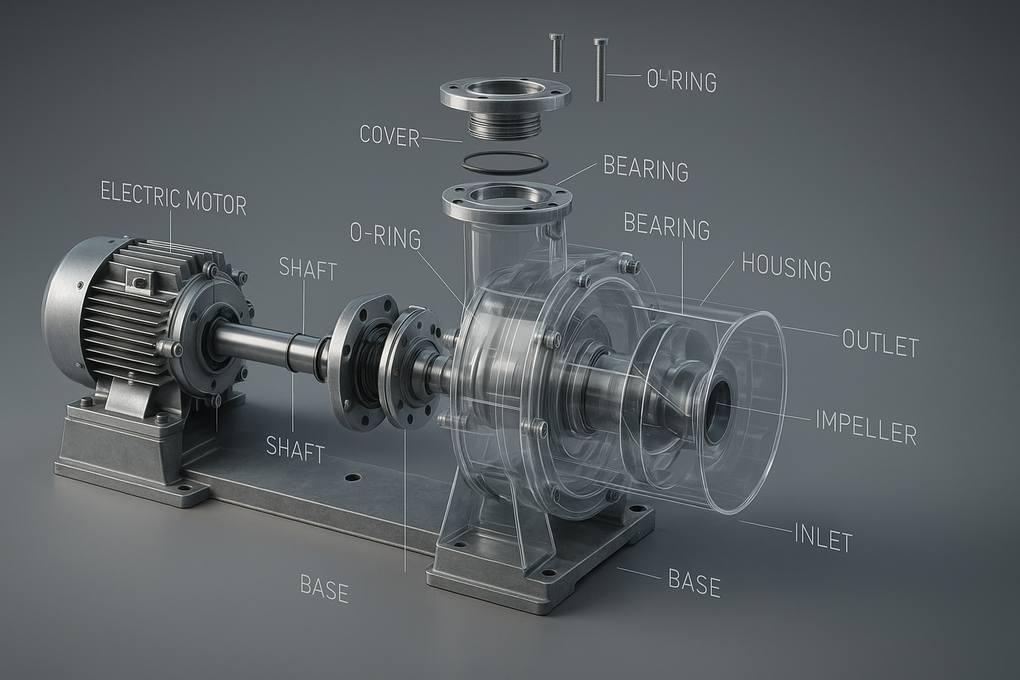

Da CAD3D a video tecnico

L’impiego di video 3D nelle aziende del settore industriale è uno strumento operativo per supportare processi di vendita, formazione, assistenza e comunicazione tecnica. Le animazioni aziendali in formato tridimensionale si dimostrano efficaci non solo in fiere e eventi, ma anche nei materiali digitali rivolti a buyer internazionali, nella documentazione da remoto e nelle comunicazioni interne. In questo scenario, sfruttare dati già disponibili nei processi di progettazione, come i file CAD, permette di creare pipeline più snelle ed efficienti.

I file CAD 3D già presenti nei processi produttivi: un patrimonio spesso sottoutilizzato

In molte aziende meccaniche, impiantistiche o di automazione, i modelli CAD tridimensionali costituiscono già la base per la produzione, anche se raramente vengono poi convertiti in animazioni 3D per scopi comunicativi. L’estrazione e la conversione di formati come STEP, IGES o STL permettono di accelerare drasticamente la creazione di video 3D, risparmiando risorse e tempi.

Riusare modelli esistenti: meno tempi, meno costi, meno errori

Lavorare a partire da un file già validato dal reparto tecnico porta con sé diversi vantaggi: si evita di commettere errori di interpretazione delle geometrie e si abbrevia considerevolmente il ciclo di produzione. Inoltre, il fatto che il modello venga dal sistema CAD3D aziendale garantisce che la rappresentazione visiva sia fedele al prodotto reale.

Formati più diffusi per l’esportazione e la conversione (STEP, IGES, STL)

STEP e IGES: formati parametrici ideali per lo scambio di dati tecnici

I file in formato STEP (.stp, .step) e IGES (.igs, .iges) sono tra i più utilizzati per condividere dati CAD tra diversi software. Supportano geometrie parametrizzate e, opportunamente convertiti, si integrano facilmente in motori di rendering e animation come 3ds Max, Blender, Cinema 4D, D5 Render o Vray.

STL: mesh triangolari, non editabili ma compatibili con quasi tutti i software di animazione

Il formato STL, pur non preservando le informazioni parametriche, genera mesh triangolari prontamente leggibili. Viene comunemente usato nella stampa 3D, ma con interventi di pulizia e ottimizzazione si rivela anche molto efficace nel realizzare animazioni industriali di qualità.

Attenzione a scale, unità di misura e compatibilità tra software

Durante l’importazione, è fondamentale fare attenzione a parametri quali scale dimensionali, unità di misura e orientamento degli assi. Errori di scala sono tra le cause principali di incongruenze nelle animazioni finali. Autodesk, ad esempio, suggerisce di usare template uniformi per garantire uniformità tra i diversi software coinvolti.

Pipeline CAD-to-3D: le tappe principali per arrivare al video animato

Pulizia del modello: rimozione di geometrie interne, vincoli e dettagli non necessari

Spesso i file CAD contengono componenti nascosti, come viti, fori o vincoli meccanici, che pesano inutilmente sulla scena. La prima operazione consiste nell’eliminare tutto ciò che non serve, per alleggerire e rendere più fluido il processo.

Ottimizzazione della mesh: riduzione dei poligoni, chiusura di buchi, retopology selettiva

Le mesh generate da format come STEP o STL tendono ad essere troppo dense o irregolari. Software come MeshLab o il modificatore ProOptimizer di 3ds Max permettono di “semplificare” i modelli senza perdere di vista le linee essenziali, intervenendo anche manualmente con tecniche di retopology ove necessario.

Creazione di mappe UV: quando e come generarle

Per applicare materiali realistici e ottenere un rendering convincente con motori come Vray o D5 Render o Corona, è importante avere una buona mappatura UV. Dal momento che i modelli CAD non sono nati con coordinate UV, occorre crearle ex novo, impiegando strumenti automatici o tecniche manuali, a seconda dei casi.

Preparazione all’animazione: suddivisione, pivot, vincoli cinematici

Per animare un modello partendo da file STEP o IGES, è indispensabile segmentarlo in parti logiche, definire i punti di rotazione e impostare gerarchie cinematiche. Le animazioni possono essere di tipo esploso, funzionale o esplicativo, a seconda dell’effetto desiderato.

Rendering: scelte su lighting, materiali e ambientazioni

Con la scena pronta, si passa a illuminazione e materiali, utilizzando motori come Vray, D5 Render o Octane per ottenere immagini realiste. La scelta delle ambientazioni varia: si può optare per sfondi neutri, HDRI tecnici o ambientazioni più immersive, come officine o cantieri, a seconda dello scopo finale del filmato.

I vantaggi economici di riutilizzare i file CAD per la comunicazione tecnica

Nessuna modellazione da zero: un risparmio significativo dal punto di vista dei costi di produzione

L’intero processo di modellazione viene semplificato drasticamente: il file CAD originale, già completo, viene convertito, ottimizzato e animato, eliminando le fasi più onerose di modellazione poligonale.

Tempi di consegna più rapidi: si lavora direttamente sui modelli approvati

L’uso di file già consolidati riduce il ciclo di feedback tra i reparti, portando a una consegna più veloce del prodotto finale.

Coerenza tra prodotto reale e rappresentazione: meno rischi di interpretazione errata

L’accuratezza delle animazioni rispetto al modello reale favorisce una comunicazione tecnica più precisa, elemento fondamentale nell’ambito commerciale e formativo.

Il ritorno sull’investimento delle animazioni 3D industriali basate su dati già esistenti: cicli di approvazione più brevi

Le animazioni derivanti da CAD ottimizzati sono più facilmente e velocemente approvate dai reparti tecnici e di marketing, riducendo i tempi di validazione.

Estendere il ciclo di vita del file CAD: dalla progettazione alla comunicazione

Il modello non si limita alla fase di progettazione, ma può essere impiegato anche in fiere, training, contenuti digitali e attività di post-vendita, sfruttando appieno il patrimonio creato.

Perché alcune animazioni 3D risultano troppo pesanti?

Le cause principali risiedono in modelli CAD non ottimizzati per il rendering – ovvero troppo dettagliati o con geometrie inutili – che appesantiscono i file.

• Eccessiva densità poligonale: impatti su tempi di rendering e fluidità
• Mesh troppo dense, con milioni di triangoli, rallentano i tempi di visualizzazione, rendendo difficile la lavorazione e la presentazione finale.
• Materiali e mappe mal scalate o di alta risoluzione
• Texture ad alta risoluzione o materiali non correttamente scalati rischiano di creare artefatti visivi o di appesantire il sistema di rendering.
• Topologie disorganizzate: problemi durante rigging e simulazioni
• Mesh con topologie caotiche e disorientate, non a quad, sono fonte di problemi durante le operazioni di rigging, fisica o morphing.

Diagnosi e correzione delle mesh industriali

Strumenti come MeshLab, Blender o i diagnostic tools di 3ds Max sono utili per verificare e correggere anomalie delle mesh, come normali invertite, vertici isolati o triangolazioni multiple.

Strategie per alleggerire le mesh: retopology, decimazione, istancing

Interventi di retopology manuale, decimazione controllata o instancing di elementi ripetitivi aiutano a ridurre il peso dei modelli, mantenendo la qualità visiva e tecnica.

Ottimizzare senza perdere dettagli fondamentali

L’obiettivo è trovare il giusto equilibrio tra dettaglio visibile e complessità tecnica, affinché l’animazione sia fluida senza sacrificare la precisione.

Gestire versioni differenziate del modello: alta densità per rendering statico e leggero per animazioni

Per lavori di diversa natura, può essere opportuno preparare due versioni distinte: una ad alta risoluzione per immagini fisse e una più leggera per animazioni di lunga durata o interattive.

Caso d’uso: animazione 3D da file STEP ottimizzata per il video marketing

Un’azienda impiantistica riceve dal reparto tecnico i file STEP di una linea di produzione. Questi vengono prima ripuliti, eliminando tutte le geometrie nascoste o superflue, e successivamente convertiti in un formato compatibile con il software 3D utilizzato. La fase di pulizia permette di ridurre il carico di lavoro, facilitando le successive operazioni di modellazione. Successivamente, la mesh viene ottimizzata e suddivisa in componenti distinti, come rulli, nastri e motori, rendendoli pronti per l’animazione. Si assegnano i punti di rotazione e i vincoli di movimento, affinché ogni elemento abbia un comportamento realistico e coerente con il funzionamento reale dell’impianto.

Il risultato è un video tecnico destinato a fiere, eventi e piattaforme digitali, che illustra il funzionamento dello stabilimento attraverso sequenze in sezione, viste esplose e sovrimpressioni di testo esplicativo. Grazie a questa modalità, l’azienda può presentare in modo chiaro e immediato le caratteristiche dell’impianto, catturando l’attenzione di pubblico e clienti.

I principali vantaggi di questa procedura sono tempi di realizzazione molto ridotti, costi contenuti e un livello di qualità visiva elevato, tutto partendo dal modello originale. La possibilità di lavorare direttamente sul file CAD validato permette di abbreviare le fasi di modellazione e verifica, accelerando l’intero processo e garantendo che il risultato finale sia fedele alla realtà. Così, in pochi giorni e senza sborsare cifre elevate, si ottiene un contenuto visivo di alto livello, che esalta i dettagli tecnici e migliora l’efficacia comunicativa.

Questo metodo consente alle aziende di risparmiare tempo, ridurre al minimo le revisioni e disporre di un materiale tecnico pronto per più canali di diffusione, come esposizioni, siti web e materiali formativi.

E’ un esempio di applicazione in ambito industriale  dello Studio di Giuseppe Galliano, che da anni si occupa di creare animazioni 3D per il settore meccanico e impiantistico. Trasformando file CAD complessi in video tecnici, lo studio produce contenuti che accompagnano fiere, digital signage e corsi di formazione, offrendo visioni dettagliate di parti altrimenti nascoste, grazie a inquadrature virtuali e sequenze dinamiche.

Come progettare una pipeline efficiente dal CAD al video?

Si tratta di una collaborazione tra diverse figure professionali: il progettista fornisce i modelli, il tecnico 3D si occupa dell’ottimizzazione, l’animatore crea il video, e il marketing cura la distribuzione.

Per velocizzare le revisioni, si utilizzano modelli proxy a bassa risoluzione, che consentono di approvare le anteprime senza dover lavorare con file troppo pesanti. È inoltre fondamentale mantenere una corretta sincronizzazione tra aggiornamenti del modello CAD3D e le revisioni del video, avvalendosi di sistemi di versionamento che garantiscano coerenza a ogni step.

In conclusione, il file CAD3D rappresenta una risorsa preziosa anche per la comunicazione visiva in ambito industriale. Un modello tecnico ben elaborato può diventare il punto di partenza per materiali promozionali di grande impatto, che migliorano la comprensione del prodotto e rafforzano l’immagine aziendale.

L’ottimizzazione accurata del modello è un passaggio imprescindibile per garantire performance elevate, leggibilità e efficacia comunicativa. Trasformare un file CAD in animazione 3D, se fatto con attenzione e competenza, comporta vantaggi operativi concreti. Si avvia così un percorso di integrazione tra progettazione, modellazione, animazione e comunicazione, che permette di sfruttare al massimo il potenziale dei modelli tecnici lungo tutta la filiera aziendale – dal supporto alla produzione alla promozione commerciale, fino alla formazione interna –  evitando duplicazioni di sforzi e ottimizzando le risorse.
